รายละเอียดสินค้า:
การชำระเงิน:
|
| ได้รับการรับรอง: | CCS BV certification ISO17357 ISO9001,ABS,DNV,LR,CCS | วัสดุ: | ยางธรรมชาติ |
|---|---|---|---|
| สี: | ดำ/น้ำเงินเทา | แอปพลิเคชัน: | STD, STS, เรือและเรือ, บังโคลนเรือ, ทะเล/ท่าเรือ/ท่าเทียบเรือ/เรือ |
| ขนาด: | กำหนดเอง | ระยะเวลาการรับประกัน: | 24 เดือน |
| การใช้งาน: | บังโคลนทะเลลม บังโคลน ปกป้องเรือระหว่างการดำเนินการของเรือต่อเรือหรือจอดที่ท่าเรือ ปกป้องเรือ | ออกแบบโดยใช้ชีวิต: | 10 ปี |
| เชื่อมต่อ: | ชุบสังกะสีร้อนหรือสแตนเลส (304 | ปลอกป้องกัน: | เน็ตโซ่ยาง ท่อยางสำหรับอุปกรณ์เสริม |
| การบรรจุ: | บรรจุปกติ, บรรจุเปลือย/ตามความต้องการ, แพคเกจมาตรฐาน | ||
| แสงสูง: | Marine Yokohama Pneumatic Fender,ISO 17357 Yokohama Pneumatic Fender,บังโคลนยางลมชุบสังกะสีร้อน |
||
1. บทนำบังโคลนยางลม
1 ยางนอก
ชั้นยางด้านนอกที่หุ้มด้านนอกของบังโคลนช่วยปกป้องชั้นสายไฟและยางด้านในจากการเสียดสีและแรงภายนอกอื่นๆสารประกอบนี้มีความต้านทานแรงดึงและแรงฉีกขาดเพียงพอที่จะทนต่อสภาพอากาศและการใช้งานหนักสีมาตรฐานคือสีดำ แต่สีอื่น ๆ สามารถขอได้
ยางใน 2 อัน
เยื่อบุของเมมเบรนยางช่วยผนึกอากาศที่มีแรงดันภายในบังโคลน
3 ชั้นสายยางสังเคราะห์สำหรับการเสริมแรง
ชั้นเสริมแรงซึ่งทำจากสายยางสังเคราะห์ที่ใช้กันทั่วไปในยางล้อ ถูกจัดเรียงในมุมที่เหมาะสมที่สุดเพื่อรับแรงกดภายในและกระจายความเค้นให้เท่ากันโดยให้การเสริมแรงที่แข็งแรงอย่างมีประสิทธิภาพ
4 แหวนประดับด้วยลูกปัด
แหวนเหล็กวางอยู่ที่ปลายด้านหนึ่ง (หรือปลายทั้งสองข้าง) ของบังโคลนและยึดปลายชั้นสายไฟไว้
5 หน้าแปลน
หน้าแปลนเหล็กติดตั้งอยู่ที่บังโคลน ซึ่งสามารถปรับวาล์วอากาศหรือวาล์วนิรภัยได้
6 วาล์วนิรภัย
บังโคลนที่มีเส้นผ่านศูนย์กลาง 2500 มม. ขึ้นไปจะต้องติดตั้งวาล์วนิรภัยสำหรับปล่อยแรงดันภายในส่วนเกินเมื่อบังโคลนถูกบีบอัดมากเกินไปโดยไม่ได้ตั้งใจบังโคลนที่มีเส้นผ่านศูนย์กลางเล็กกว่า 2500 มม. สามารถติดตั้งวาล์วนิรภัยได้หากต้องการ
7 อุปกรณ์โลหะ
อุปกรณ์เสริมโลหะที่เกี่ยวข้องทั้งหมดของบังโคลนลม ซึ่งรวมถึงกุญแจมือ แหวนลาก ตัวหมุน ตาข่ายโซ่ ทำจากสแตนเลสซึ่งทนทานต่อการกัดกร่อนของน้ำทะเล
| ขนาดบังโคลนลม 50 และข้อกำหนดด้านประสิทธิภาพ | ||||
|
ขนาดที่กำหนด เส้นผ่านศูนย์กลาง x ยาว mm |
ความดันภายในเริ่มต้น kPa |
รับประกันการดูดซึมพลังงาน (GEA) | แรงปฏิกิริยาที่ GEA deflection(R) | แรงดันตัวถัง (แรงดันภายใน) ที่ GEA deflection (P) |
| ค่าต่ำสุดที่โก่งตัว 60±5% kJ | ความคลาดเคลื่อน±10 % kN |
ค่าอ้างอิง kPa |
||
| 500 x 1,000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1,000 x 1500 | 50 | 32 | 182 | 122 |
| 1,000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | พ.ศ. 2427 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| ขนาดบังโคลนลม 80 และข้อกำหนดด้านประสิทธิภาพ | ||||
|
ขนาดที่กำหนด เส้นผ่านศูนย์กลาง x ยาว mm |
ความดันภายในเริ่มต้น kPa |
รับประกันการดูดซึมพลังงาน (GEA) | แรงปฏิกิริยาที่การโก่งตัวของ GEA (R) | แรงดันตัวถัง (แรงดันภายใน) ที่ GEA deflection (P) |
| ค่าต่ำสุดที่โก่งตัว 60±5% kJ | ความคลาดเคลื่อน± 10% kN |
ค่าอ้างอิง kPa |
||
| 500 x 1,000 | 80 | 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1,000 x 1500 | 80 | 45 | 239 | 160 |
| 1,000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
การออกแบบที่เป็นเอกลักษณ์ของ Henger Pneumatic Rubber Fender
Active-Protecting Safety Valve บังโคลนทั้งหมดมีวาล์วนิรภัยเพื่อปล่อยอากาศภายในในกรณีที่เกิดแรงดันเกินโดยไม่ได้ตั้งใจ
เป็นการออกแบบที่ได้รับการจดสิทธิบัตรซึ่งสามารถหลีกเลี่ยงการระเบิดของบังโคลนจากการชนและการพองตัวของอากาศ
Henger Flange หล่อจากเหล็กที่ทนต่อการกัดกร่อนพร้อมเคลือบป้องกันการกัดกร่อนด้วยสังกะสี ซึ่งจะช่วยยืดอายุบังโคลนรถและอายุการใช้งานได้อย่างมากความแข็งแรงของหน้าแปลนการหล่อของ Henger ช่วยเพิ่มระดับได้มากกว่าแบบเดิมถึง 40%
1 ความปลอดภัยและความน่าเชื่อถือ
บังโคลนยางลมของ Henger สร้างขึ้นจากยางธรรมชาติ สายยางที่แข็งแรงหลายชั้น ดังนั้นจึงทนทานต่อแรงกดและการตัดปัจจัยด้านความปลอดภัยที่นำมาใช้ในการออกแบบบังโคลนนี้ขึ้นอยู่กับทฤษฎีที่ยอมรับและได้รับการพิสูจน์โดยการทดลองอย่างกว้างขวาง
2 การออกแบบวาล์วนิรภัยแบบแอคทีฟที่จดสิทธิบัตรแล้ว
บังโคลนยางลมของ Henger ทั้งหมดมีวาล์วนิรภัยเพื่อปล่อยอากาศภายในในกรณีที่เกิดแรงดันเกินโดยไม่ได้ตั้งใจ
3 ไม่มีการเสื่อมสภาพหรือการเปลี่ยนแปลงในประสิทธิภาพ
บังโคลนยางลมของ Henger ใช้ความยืดหยุ่นในการอัดของอากาศ ดังนั้นจึงไม่มีการเสื่อมสภาพของประสิทธิภาพเนื่องจากความล้า
ข้อดี 4 ข้อที่ท่าเอียง
บังโคลนยางลม Henger ดูดซับพลังงานไม่ลดลงเมื่อกดเอียงได้ถึง 15 องศา
ประเภทการติดตั้งทั่วไปมีสองประเภท: การดำเนินการจัดส่งและจัดส่งไปยังท่าเรือ
ก.การดำเนินการจัดส่งไปยังเรือ
โดยทั่วไปแล้ว จุดติดต่อสองจุดก็เพียงพอแล้วสำหรับเรือที่ใช้งานเบาในการดำเนินการจัดส่งแต่ควรใช้บังโคลนยางลมเสริม 1 หรือ 2 ตัวเป็นบังโคลนหลักเพื่อดูดซับพลังงานของท่าเทียบเรือสำหรับเรือที่ใช้งานหนักในการดำเนินการต่อเรือ และรักษาระยะห่างที่เหมาะสมระหว่างเรือสองลำในขณะเดียวกัน บังโคลนขนาดเล็กสองอันขึ้นไปสามารถแขวนไว้บนตัวเรือเป็นบังโคลนรองได้

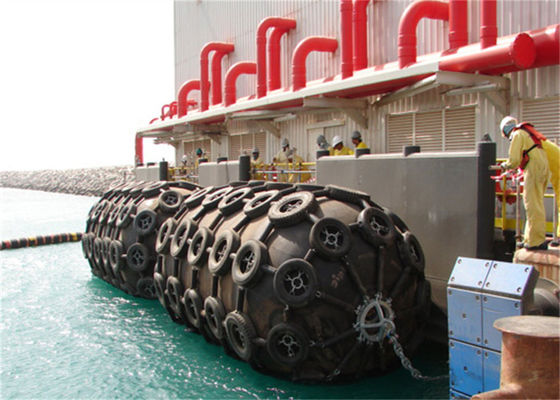

ข.ดำเนินการจัดส่งไปยังท่าเรือ
บังโคลนลมมักใช้สำหรับการเดินเรือไปยังท่าเทียบเรือ เนื่องจากมีประสิทธิภาพที่ดีเยี่ยมบังโคลนลมถูกยึดกับท่าเรือด้วยโซ่คล้องและกุญแจมือในขณะเดียวกันบังโคลนลมสามารถลอยอยู่บนผิวน้ำได้ขึ้นอยู่กับการเปลี่ยนแปลงของกระแสน้ำ
การขนส่ง เราสามารถรับขนส่งพาเลทภาวะเงินฝืดและการขนส่งบังโคลนทั้งหมดโดยไม่มีภาวะเงินฝืดตามความต้องการของลูกค้าเราให้ความสำคัญกับความต้องการของลูกค้าเป็นอันดับแรกเสมอ
1. เมื่อไม่ได้ใช้บังโคลนยางลมเป็นเวลานาน ควรล้างและทำให้แห้ง เติมอากาศอัดที่เหมาะสม วางในที่แห้ง เย็น และอากาศถ่ายเท อุณหภูมิสินค้าคงคลังจะอยู่ที่ -15 ℃ -40 ℃
2. สถานที่เก็บบังโคลนรถควรเก็บให้ห่างจากแหล่งความร้อน
3 .Fenders ต้องไม่สัมผัสกับกรด ด่าง จาระบี และตัวทำละลายอินทรีย์
4. เมื่อไม่ใช้งานบังโคลน จะต้องไม่ซ้อนกันและไม่ควรวางซ้อนกันบนบังโคลนเพื่อยืดอายุการใช้งานของบังโคลนยางลม ขอแนะนำให้จัดเก็บตามคำแนะนำข้างต้นอย่างเคร่งครัด
ระยะเวลาการรับประกันผลิตภัณฑ์ของ Henger คือ 24 เดือน และซัพพลายเออร์โดยเฉลี่ยไม่สามารถเข้าถึงได้เป็นเวลานาน ซึ่งเป็นความไว้วางใจที่เราและลูกค้ามีในผลิตภัณฑ์ของโรงงาน
บริการหลังการขายเราออนไลน์ตลอด 24 ชั่วโมง ตราบใดที่คุณมีคำถาม เราจะอยู่ที่นั่นเสมอ จะมีเจ้าหน้าที่มืออาชีพคอยตอบคำถามของคุณและให้การสนับสนุนด้านเทคนิคแก่คุณ
การขนส่ง เราสามารถรับขนส่งพาเลทภาวะเงินฝืดและการขนส่งบังโคลนทั้งหมดโดยไม่มีภาวะเงินฝืดตามความต้องการของลูกค้าเราให้ความสำคัญกับความต้องการของลูกค้าเป็นอันดับแรกเสมอ
